化工厂防爆墙施工要点与质量控制详解

化工厂作为易燃易爆介质集中、爆炸风险等级高的特殊场所，防爆墙是抵御爆炸冲击波、阻隔火焰蔓延、防止事故扩大的核心安全防护构件，直接关系到人员生命安全、设备财产完好及企业合规生产。不同于普通工业建筑，化工厂防爆墙需适配腐蚀性介质、高温高压、频繁启停等复杂工况，不仅要满足抗爆、耐火核心要求，更要具备耐腐蚀、抗老化、密封严密等特性，其施工要点与质量控制的严谨性直接决定防护效能，容不得半点疏漏。

本文结合《建筑设计防火规范》（GB 50016-2014）、《石油化工控制室抗爆设计规范》（GB50779-2022）及化工厂防爆墙施工实操经验，聚焦施工全流程核心要点，系统拆解各环节质量控制标准、常见问题及应对措施，为施工单位、监理单位及企业安全管理人员提供可直接落地的实操指引，确保防爆墙施工质量达标、防护效能可靠，助力化工厂实现安全生产合规。

一、施工前期准备要点与质量前置控制

化工厂防爆墙施工的前期准备，核心是“适配工况、规范前置、隐患规避”，需结合化工厂爆炸风险等级、介质特性，提前做好图纸、材料、人员、现场的全方位筹备，从源头把控质量，避免后期返工或安全隐患。

1. 图纸深化与技术交底要点

（1）图纸适配性审核：施工前需结合化工厂具体工况，核对防爆墙设计图纸，明确核心参数——根据爆炸危险区域等级（甲类、乙类）确定抗爆压力（通常0.05MPa~0.3MPa），结合介质腐蚀性确定墙体材质，根据生产工艺确定洞口预留（防爆门窗、管线穿越孔）位置及尺寸，确保设计方案符合GB50779-2022规范要求，且适配化工厂高温、腐蚀、多管线穿越的特点。同时，需核算泄压面积，通常泄压面积不低于墙面积的1/5-1/3，泄压方向朝向室外空旷区域，避开人员密集区与设备集中区。

（2）专项技术交底：组织设计、施工、监理、企业安全管理四方开展技术交底，重点明确抗爆节点处理、腐蚀防护、管线封堵等化工厂专属要求，拆解施工流程与工艺标准；针对反应釜周边、储罐区等高危区域的防爆墙，需编制专项施工方案，明确施工顺序、安全防护措施，留存交底记录，确保施工人员清晰掌握操作要点，避免违规施工。此外，需结合14J938《抗爆、泄爆门窗及屋盖、墙体建筑构造》国家图集，校核墙体厚度、龙骨规格等关键参数，确保设计与实操一致。

2. 材料进场检验与质量控制

化工厂防爆墙材料需同时满足抗爆、耐火、耐腐蚀三大核心要求，进场检验需严格把关，杜绝不合格材料流入施工现场，具体要点如下：

（1）主体材料选型与检验：优先选用适配化工厂工况的材料，钢筋混凝土防爆墙选用C30及以上抗渗混凝土（抗渗等级≥P8）、HRB400级抗爆钢筋，配筋率不低于0.3%，墙体厚度通常200-400mm；钢板复合防爆墙选用8~12mm厚Q235B镀锌钢板（镀锌层≥275g/m²）、容重≥100kg/m³的防火岩棉填充层；轻质模块化防爆墙选用耐腐蚀纤维增强水泥板、镀锌轻钢龙骨，避免普通材料因腐蚀导致结构失效。所有材料需提供出厂合格证、第三方检测报告，进场后抽样复检，混凝土检测强度与抗渗性能，钢筋检测力学性能，复合板材检测抗爆与耐腐蚀性能，不合格材料严禁使用。

（2）辅助材料专项控制：辅助材料需选用化工厂专用防爆、防腐产品，抗爆专用锚栓需经承载力检测，每个锚栓的抗拉承载力不应小于其承载范围内抗爆涂层zui大拉力的2倍，符合《混凝土结构加固设计规范》GB50367要求；防火密封胶选用耐高温、抗腐蚀、抗老化的专用产品，严禁用普通硅胶替代；管线穿越用防爆套管选用镀锌材质，配套柔性封堵材料，确保密封严密且耐腐蚀。

（3）材料存放管理：材料进场后分类堆放，远离易燃易爆、腐蚀性介质区域，钢板、复合板做好防潮、防腐覆盖，钢筋避免锈蚀，防火密封胶、防爆套管等易损耗材料妥善保管，防止失效；腐蚀性介质区域施工的材料，需提前做好防腐预处理，避免存放过程中受损。

3. 人员与现场准备要点

（1）人员资质管控：施工人员需具备防爆工程施工资质，焊接工、防爆设备安装工等特种作业人员需持有应急管理部门颁发的特种作业操作证，且熟悉化工厂施工安全要求；项目负责人需持有建筑工程注册建造师证书及安全生产考核合格证（B证），技术负责人具备中级以上职称，熟悉化工厂防爆施工规范；提前开展安全培训与技能交底，重点培训动火作业、受限空间作业、腐蚀防护等专项内容，确保施工人员掌握安全操作要点。

（2）现场准备与安全管控：清理施工现场，平整场地，划分材料堆放区、施工操作区，设置防爆、防火警示标识，配备灭火器材、急救物资；核对施工区域周边管线、设备，提前做好防护，避免施工过程中损坏易燃易爆、腐蚀性介质管线；办理好动火作业、受限空间作业审批手续，施工区域严禁违规动火、吸烟，使用防爆工具，避免引发安全事故；对于高空作业，需搭设安全脚手架，施工人员系好安全带，确保施工安全。同时，确保施工场地排水畅通，避免雨水浸泡基础，影响施工质量。

二、施工全过程核心要点与质量控制

化工厂防爆墙施工需遵循“精准放线、刚性锚固、严密密封、防腐到位”的原则，聚焦基础、主体、节点三大核心环节，全程把控施工质量，确保每一道工序符合规范要求，适配化工厂复杂工况。

1. 基础施工要点与质量控制

基础是防爆墙承载爆炸冲击波的核心，需具备足够的强度、稳定性与抗腐蚀性，避免因基础沉降、腐蚀导致墙体失效，具体要点如下：

（1）精准放线：采用激光投线仪放样，在地面、梁、柱上标记墙体中心线、边线、基础尺寸线及预埋件位置线，放线误差控制在±2mm以内，经监理与企业安全部门复核确认后，方可开展后续施工；重点核对洞口预留位置、管线穿越孔位置，避免后期打孔破坏墙体整体性，严禁现场随意开孔或切割。

（2）基础浇筑与防护：钢筋混凝土防爆墙基础需开挖基槽，清理浮土、杂物，铺设C15垫层（厚度不低于100mm）；绑扎基础钢筋，钢筋间距、搭接长度严格按设计要求执行，钢筋保护层厚度不低于25mm，用定位卡固定，防止浇筑时移位；安装模板，模板支撑刚度需满足要求，拼缝用密封条处理，防止漏浆；浇筑C30及以上抗渗混凝土，分层浇筑厚度≤30cm，用振捣棒振捣至表面泛浆无气泡，确保混凝土密实，无蜂窝、麻面、空洞等缺陷。基础需独立设置，避免与设备基础相连，地基承载力需满足爆炸荷载下的稳定性要求。

（3）基础防腐与养护：混凝土基础浇筑完成后，24小时内覆盖保湿膜养护，养护时间不少于14天，抗渗混凝土养护时间延长至28天；养护完成后，表面涂刷防腐涂料（适配化工厂腐蚀性介质），涂刷均匀、无漏涂，涂层厚度符合设计要求，防止基础被腐蚀性介质侵蚀；钢板复合、轻质模块化防爆墙的基础，需提前做防腐处理，确保基础平整、牢固，承载力符合设计要求。

2. 主体结构施工要点与质量控制

主体结构施工直接决定防爆墙的抗爆、耐火、耐腐蚀性能，需根据墙体类型，针对性把控施工工艺，重点杜绝偷工减料、工艺不规范等问题：

（1）钢筋混凝土防爆墙主体施工：① 钢筋绑扎：采用双层双向钢筋配置，钢筋间距偏差≤±10mm，墙体厚度根据抗爆等级确定（通常不低于200mm）；转角、洞口周边增设加强筋，防止应力集中开裂；钢筋搭接、焊接需符合规范，搭接长度≥35d（HRB400钢筋），焊接处饱满、无夹渣、无脱焊，焊接后进行防腐处理。② 模板安装：采用钢模板或覆膜胶合板，安装前涂刷脱模剂，模板拼接紧密，支撑系统经荷载计算，确保刚性足够，避免浇筑时变形、漏浆；模板与基础、主体结构的连接需牢固，缝隙用密封胶封堵；安装后复核模板的垂直度（偏差≤3mm/m）、平整度（偏差≤5mm/m）。③ 混凝土浇筑：采用分层浇筑方式，分层厚度≤30cm，振捣棒插入深度控制在50~70cm，避免漏振、过振；浇筑过程中及时清理模板表面浮浆，确保墙体表面平整；高温天气避免正午浇筑，低温天气采取保温措施，防止混凝土受冻开裂。④ 养护与防腐：混凝土浇筑完成后，及时覆盖保湿膜、洒水养护，养护时间不少于14天；养护完成后，墙体表面涂刷防腐、防火涂料，涂层厚度均匀，无漏涂、起皮现象。

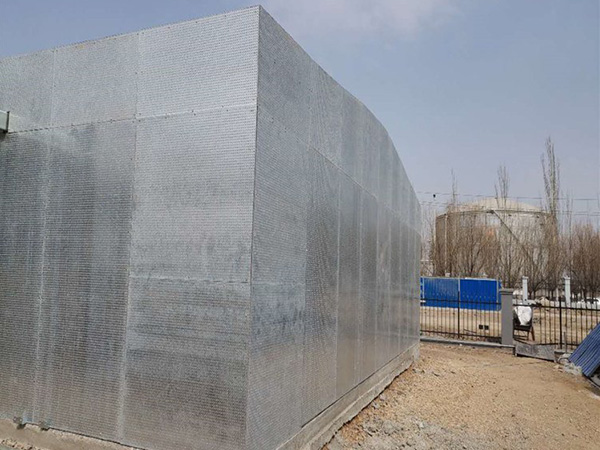

（2）钢板复合防爆墙主体施工：① 龙骨安装：轻钢龙骨（或重型C型钢）按设计间距（通常≤400mm）竖向安装，顶部与底部通过抗爆专用角码+高强化学锚栓刚性连接至主体结构梁、板、柱，锚栓钻孔深度、扭矩值严格按计算书执行，使用数显扭力扳手确保安装到位；转角、洞口周边增设双龙骨或加强横撑，防止应力集中开裂；龙骨安装后，表面涂刷防腐涂料，适配化工厂腐蚀性工况。② 面板安装：双面错缝铺贴钢板，严禁通缝；钢板采用焊接连接，焊缝平整、连续，无夹渣、脱焊，焊接后进行防腐处理；复合板采用防锈自攻螺钉固定，螺钉间距板边≤200mm、板中≤300mm，螺钉沉入板面0.5–1mm，不得凸出或穿透；泄爆型复合墙需按泄爆方向统一朝向，泄爆螺栓安装位置精确无误，严禁替换为普通螺栓。③ 填充层施工：龙骨与钢板之间的空腔，满填防火岩棉（容重≥100kg/m³），填充需饱满、无空隙，确保耐火性能与辅助抗冲击能力，避免填充不密实导致热阻增加、抗爆性能下降；填充完成后，需进行隐蔽验收，合格后方可进行下一道工序。

（3）共性质量控制：主体施工过程中，严格控制墙体垂直度、平整度，偏差符合规范要求；严禁擅自更改墙体厚度、钢筋配置、龙骨间距等设计参数；施工过程中及时清理墙体表面的杂物、浮浆，避免影响后续防腐、密封处理；对于大面积墙体，需合理设置温度伸缩缝，间距不超过20m，缓解温度应力导致的裂缝。

3. 关键节点施工要点与质量控制（化工厂重点）

化工厂防爆墙的节点（与地面、梁、柱连接，洞口、管线穿越处）是薄弱环节，也是腐蚀、泄漏的高发部位，若处理不当，爆炸时易发生冲击波穿透、火焰蔓延，同时可能导致腐蚀性介质渗漏，需重点把控：

（1）墙体与主体结构连接：墙体与地面、梁、柱的连接需刚性锚固，采用预埋件焊接或高强锚栓固定，连接部位浇筑混凝土加固，缝隙用化工厂专用防火密封胶填充饱满，确保无空隙；当爆炸冲击波峰值入射超压大于6.9kPa时，钢筋混凝土抗爆外墙宜与主要结构构件脱开布置，脱开距离不应小于抗爆外墙的zui大塑性变形，且不应小于50mm；防爆墙与相邻墙体的连接需平整，缝隙用防火密封胶封堵，避免冲击波从缝隙穿透，同时防止腐蚀性介质渗入。

（2）洞口施工：防爆墙不应开设普通门窗洞口，若因工艺需要设置，需采用符合GB50089要求的防爆门窗，其抗爆性能、耐腐蚀性能需与防爆墙匹配；洞口周边增设加强筋，门窗与洞口的连接需牢固，缝隙用耐腐蚀防火密封胶填充，确保密封严密，防止火焰、冲击波渗透及腐蚀性介质渗漏；洞口尺寸偏差控制在±5mm以内，避免影响防爆门窗安装；需要观察的区域可设置防爆观察窗，面积不超过墙体面积的10%。

（3）管线穿越处施工：化工厂管线（电缆、介质管道）穿越防爆墙时，需提前预留孔洞，安装经认证的防爆套管，套管材质需适配介质腐蚀性（如不锈钢套管用于强腐蚀介质）；套管与墙体之间的空隙采用“无机速固模块+有机柔性堵料”复合封堵，迎火面加装膨胀密封圈，封堵需饱满、密实，严禁用普通水泥、泡沫胶替代专用防火封堵材料；介质管道穿越处，需额外增设防腐、防渗措施，防止介质渗漏腐蚀墙体；封堵完成后进行局部气密性抽检（如烟雾测试），在50Pa压差下，漏风量≤1.5m³/(m²·h)为合格，确保无渗漏。

（4）转角与阴阳角处理：墙角部位应设置加强构造柱，阴阳角采用圆弧过渡，避免应力集中，同时便于防腐、密封处理；转角处钢筋、龙骨需连续布置，焊接牢固，防止爆炸时发生断裂；表面涂刷防腐涂料时，阴阳角需重点处理，确保无漏涂、起皮，增强耐腐蚀性能。

4. 防腐处理要点与质量控制（化工厂专属）

化工厂存在酸碱、有毒有害等腐蚀性介质，防爆墙的防腐处理直接决定其使用寿命与防护效能，需贯穿施工全过程：

（1）基层处理：防腐施工前，清理墙体表面的灰尘、油污、浮浆，确保表面平整、干燥，无松动、起皮现象；钢筋混凝土墙体需打磨光滑，去除表面浮灰、毛刺；钢板墙体需去除铁锈、氧化皮，采用喷砂除锈，除锈等级达到Sa2.5级以上，确保涂料附着力。

（2）防腐涂料施工：选用适配化工厂介质的防腐涂料（如氟碳涂料、聚脲涂层），涂刷均匀、无漏涂、无气泡，涂层厚度符合设计要求（通常≥80μm）；采用“底漆+面漆”双层涂刷，底漆增强附着力，面漆提升耐腐蚀、抗老化性能；涂刷过程中，避免雨天、高温、高湿天气施工，确保涂料固化效果；对于强腐蚀区域，可增加涂层厚度或采用防腐衬里，提升防腐等级。

（3）后期防护：防腐施工完成后，避免碰撞、划伤墙体表面涂层；施工过程中，避免腐蚀性介质溅洒到墙体表面，若发生溅洒，及时清理并补涂防腐涂料；定期检查涂层状况，发现起皮、脱落、破损，及时修补，确保防腐性能持续有效，防火涂料每3-5年重新涂装一次。

三、隐蔽工程验收与完工验收要点

防爆墙施工的隐蔽工程与完工验收，是确保施工质量的zui后一道防线，需严格遵循“自检、互检、监理复检、企业验收”的流程，重点核查核心性能与合规性，确保符合化工厂安全要求。

1. 隐蔽工程验收要点

隐蔽工程需在每一道工序完成后、覆盖前进行验收，验收合格并签署记录后，方可进入下一道工序，重点验收以下内容：① 基础部分：基础混凝土强度、钢筋配置、预埋件安装位置与牢固性，基槽回填质量，防腐处理情况，无空洞、松动、锈蚀等缺陷；② 钢筋与龙骨部分：钢筋规格、间距、搭接长度、焊接质量，龙骨安装精度、锚固牢固性，防腐处理情况，符合设计与规范要求；③ 节点部分：墙体与主体结构的连接、预埋件焊接质量，管线穿越处的封堵，缝隙填充质量，无空隙、渗漏等问题；④ 填充部分：复合墙的填充材料（防火岩棉）填充饱满度，无空隙、松动，符合耐火、抗爆要求；⑤ 防腐部分：钢筋、钢板的防腐处理，涂层厚度、均匀度，无漏涂、锈蚀等缺陷。验收过程中，需留存影像资料，做好验收记录，对不合格部位，责令施工单位限期整改，整改完成后重新验收，直至符合要求。

2. 完工验收要点

完工验收由建设单位、施工单位、监理单位、设计单位及企业安全管理部门共同参与，重点开展以下验收工作：

（1）外观验收：检查防爆墙表面平整、无裂缝、无蜂窝、无麻面，钢板焊接平整、防腐涂层完好，复合板无破损、松动；节点连接牢固，缝隙密封严密，无空隙、渗漏；洞口尺寸、位置符合设计要求，防爆门窗安装到位、开启灵活；警示标识清晰、牢固，防腐涂层无漏涂、起皮。

（2）尺寸与精度验收：复核墙体的长度、高度、厚度，偏差控制在设计允许范围内（长度、高度偏差≤±10mm，厚度偏差≤±5mm）；墙体垂直度偏差≤3mm/m，平整度偏差≤5mm/m；预埋件、锚栓位置偏差≤±3mm，龙骨垂直度偏差≤3mm/2m，水平间距偏差≤±5mm。

（3）性能验收：委托第三方权威机构进行抗爆性能、耐火性能检测，确保墙体在设计爆炸压力下不倒塌、不开裂、不穿透，背面无大块飞溅物，变形量在允许范围内；耐火极限不低于3.00h，符合设计要求；对管线穿越处、节点缝隙进行气密性检测，确保无渗漏；针对泄爆型防爆墙，需验证泄压效果，确保泄压面积与泄压方向符合规范。

（4）资料验收：核查施工资料的完整性、规范性，重点核对材料合格证、检测报告、隐蔽工程验收记录、施工日志、技术交底记录、防腐施工记录等，确保资料与现场施工一致，符合国家标准与化工厂安全要求；验收合格后，各方签署验收报告，建立完整的竣工档案，包括BIM模型、材料溯源码、施工影像、检测报告等，便于后期运维查阅。

四、常见施工质量问题及应对措施（化工厂场景专属）

结合化工厂防爆墙施工实操经验，梳理以下高频质量问题，明确成因与应对措施，帮助施工单位规避隐患，确保施工质量达标：

1. 混凝土墙体裂缝

成因：混凝土干缩、温度应力、养护不当、基础不均匀沉降，或钢筋配置不足、间距过大，化工厂高温、温差大的工况加剧裂缝产生。

应对措施：选用低收缩混凝土（添加膨胀剂），合理设置伸缩缝（间距≤6m）和沉降缝；避免高温或低温时段浇筑，浇筑后及时覆盖保湿膜养护≥7天，高温天气增加洒水次数，低温天气采取保温措施；严格按设计配置钢筋，确保间距、搭接长度符合要求；细微裂缝用环氧树脂灌浆填充，较大裂缝粘贴碳纤维布或增设钢筋网加固，修补后做好防腐处理。

2. 节点密封不严、渗漏

成因：预埋件焊接质量差、锚栓安装不规范，缝隙填充不饱满，选用普通密封材料替代专用防火密封胶，化工厂腐蚀性介质侵蚀导致密封胶老化失效。

应对措施：加强预埋件焊接质量管控，焊接后进行探伤检测；锚栓安装严格按计算书执行，安装后进行拉拔抽检；缝隙用化工厂专用防火、防腐密封胶填充，确保饱满、无气泡；管线穿越处采用复合封堵工艺，定期检查密封胶状况，发现老化、破损及时更换；节点部位增加防腐涂层，提升抗腐蚀能力。

3. 防腐涂层失效、脱落

成因：基层处理不彻底，涂料选型不符合化工厂腐蚀性工况，涂刷工艺不规范（漏涂、气泡、厚度不足），高温、腐蚀性介质长期侵蚀。

应对措施：防腐施工前，彻底清理基层，钢板墙体采用喷砂除锈，确保基层干燥、无杂质；选用适配介质的防腐涂料（如氟碳涂料、聚脲涂层）；严格按“底漆+面漆”工艺涂刷，控制涂层厚度，避免漏涂、气泡；定期检查涂层状况，每季度检查一次，发现失效、脱落及时补涂，强腐蚀区域增加涂层厚度。

4. 抗爆性能不达标

成因：墙体厚度不足、钢筋配置不够，龙骨间距过大、锚固不牢固，填充材料不密实，节点处理不当，未按规范进行抗爆测试，或材料强度不足（如混凝土强度等级低于设计要求）。

应对措施：严格按设计要求控制墙体厚度、钢筋配置、龙骨间距，规范节点处理与填充施工；完工后委托第三方机构进行抗爆性能检测，确保达标；对不达标部位，针对性整改（如增厚墙体、增设钢筋、重新封堵节点、更换不合格材料）；加强施工过程旁站监理，杜绝偷工减料。

5. 泄爆功能异常

成因：泄爆螺栓型号不符、安装错误，泄压面积不足或方向错误，面板固定过紧，未预留伸缩间隙，密封材料选用不当导致泄爆面刚性封堵。

应对措施：严格选用原厂指定型号的泄爆螺栓，精准控制安装位置与紧固扭矩；重新核算泄压比，确保泄压面积符合规范，调整墙体布局使泄压方向朝向室外空旷区；面板安装时预留3–5mm伸缩间隙，泄爆活动区域严禁刚性密封，仅用专用柔性材料轻度处理；验收时进行泄压功能测试，确保泄爆响应符合设计要求。

五、施工质量长效管控建议

化工厂防爆墙的质量管控，不仅要注重施工过程中的把控，更要建立长效管控机制，确保墙体长期稳定发挥防护效能，适配化工厂长期运行需求：

1.  建立质量追溯体系：对施工全过程的材料进场、工序施工、验收记录进行详细留存，实现“每一道工序可追溯、每一批材料可核查”，便于后期维护与排查问题；所有关键工序必须由经厂家认证的持证施工人员操作，并由监理或EHS工程师逐项签字确认。

2.  加强施工过程监督：采用旁站监理模式，对钢筋绑扎、混凝土浇筑、节点处理、防腐施工等关键工序全程跟踪，及时发现并纠正违规操作，杜绝质量隐患；施工单位建立“自检、互检”体系，每一道工序完成后，先自行验收，合格后报监理复核。

3.  完善后期运维管理：化工厂防爆墙交付使用后，建立常态化巡检制度，每季度检查墙体表面、节点密封、防腐涂层状况，每半年检查连接件是否松动、锈蚀，每年进行一次全面结构安全性评估，爆炸事故后必须立即进行专业检测；发现问题及时整改，避免腐蚀、老化导致墙体性能下降；禁止擅自拆除、改动防爆墙结构及节点。

4.  强化人员培训：定期对施工人员、运维人员开展防爆墙施工、维护培训，重点讲解化工厂工况下的防腐、密封、抗爆要点，提升专业技能；结合典型质量事故案例，开展警示教育，杜绝违规操作。

六、总结：严抓要点，严控质量，筑牢化工厂安全防线

化工厂防爆墙施工，核心是“适配工况、规范施工、严控质量”，其施工要点与质量控制需贴合化工厂易燃易爆、腐蚀性强、高温高压的特殊工况，既要满足抗爆、耐火的核心要求，也要兼顾耐腐蚀、密封严密、抗老化的专属需求。从前期准备的图纸深化、材料检验，到施工过程的基础、主体、节点施工，再到验收阶段的全面核查，每一道工序都容不得半点马虎。

施工单位需严格遵循相关国家标准与行业规范，结合化工厂具体工况，优化施工方案，把控施工要点，规避常见质量问题；监理单位与企业安全管理部门需履行监督职责，全程跟踪施工质量，确保验收达标；后期需建立长效运维机制，定期检查、及时整改，确保防爆墙长期稳定发挥防护效能。只有全流程严抓施工要点、严控施工质量，才能让防爆墙真正成为化工厂的“安全屏障”，助力企业实现合规生产、安全生产，防范化解重大爆炸安全风险。
